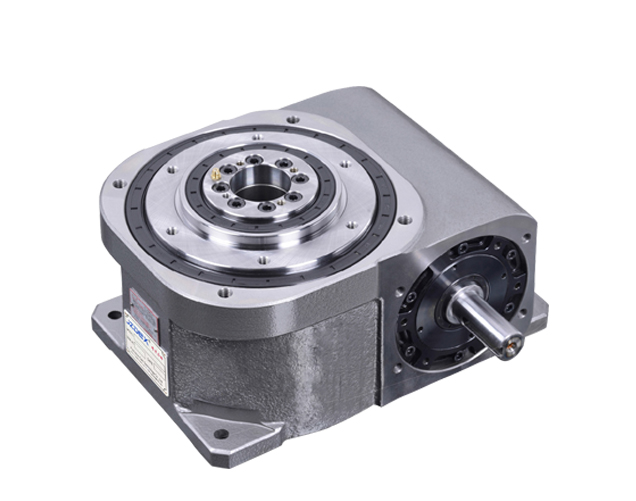

重載型分割器作為自動化設備中的核心部件，其分度盤結構是實現高負載、高精度定位的關鍵。分度盤承載著重物的旋轉、定位與停止動作，對整體設備的運行穩定性與重復精度起著決定性作用。結構合理與否，直接影響分割器的性能表現。

　　分度盤一般由高強度合金鋼或球墨鑄鐵加工而成，需具備優異的抗壓性與剛性。常見結構為中空式與實心式兩種，其中中空式便于中軸穿過，實現多軸協作或氣管、電纜的集中布線。實心式結構則適用于承載力要求更高的場景，保持剛性穩定不變形。

　　為實現高精度分度，分度盤與凸輪機構之間需緊密配合。凸輪驅動滾針機構使分度盤轉動，在特定角度快速定位并保持靜止?fàn)顟B(tài)。分度角度依據設備需求可定制，常見有等分與不等分兩種模式，以適應不同節拍與工序切換的自動化設備。

　　加工過程中需控制分度盤的圓跳動與平行度誤差，確保每個定位點的重復精度達標。型號往往配備導向槽或安裝孔位，便于工裝夾具、治具或重型載具的穩固安裝，同時提升定位穩定性。部分型號還支持二次加工與外部法蘭定制，滿足個性化設備布局。

　　分度盤表面通常經過高頻淬火或發黑處理，提高耐磨性與抗腐蝕能力。針對特定行業的高溫、高濕、高粉塵環境，還可選配密封防護結構，確保分度過程持久可靠。

　　分度盤結構的設計邏輯是在有限空間內實現MAX大承載與MAX小誤差。分度盤結構不僅承重穩定，還能提升整機壽命與運作節拍，在包裝、電子、壓鑄、檢測等領域發揮關鍵作用。
